Los P.L.C.
PROGRAMMABLE LOGIC CONTROLLER
Un controlador lógico programable, más conocido por sus siglas en inglés PLC (Programmable Logic Controller), es una computadora utilizada en la ingeniería automática o automatización industrial, para automatizar procesos electromecánicos, tales como el control de la maquinaria de la fábrica en líneas de montaje o atracciones mecánicas.
Los PLCs son utilizados en muchas industrias y máquinas. A diferencia de las computadoras de propósito general, el PLC está diseñado para múltiples señales de entrada y de salida, rangos de temperatura ampliados, inmunidad al ruido eléctrico y resistencia a la vibración y al impacto. Los programas para el control de funcionamiento de la máquina se suelen almacenar en baterías copia de seguridad o en memorias no volátiles. Un PLC es un ejemplo de un sistema de tiempo real duro donde los resultados de salida deben ser producidos en respuesta a las condiciones de entrada dentro de un tiempo limitado, que de lo contrario no producirá el resultado deseado.
 |
| TIPOS DE CONTROLADORES LOGICOS PROGRAMABLES |
HISTORIA
Su historia se remonta a finales de la década de 1960, cuando la industria buscó en las nuevas tecnologías electrónicas una solución más eficiente para reemplazar los sistemas de control basados en circuitos eléctricos con relés, interruptores y otros componentes comúnmente utilizados para el control de los sistemas de lógica combinacional.
En 1968 GM Hydramatic (la división de transmisión automática de General Motors) emitió una solicitud de propuestas para un reemplazo electrónico de los sistemas cableados de relés. La propuesta ganadora vino de Bedford Associates. El resultado fue el primer PLC, designado 084 porque era el proyecto de Bedford Associates nº 84. Bedford Associates comenzó una nueva empresa dedicada al desarrollo, fabricación, venta y mantenimiento de este nuevo producto: Modicon (MOdular DIgital CONtroler). Una de las personas que trabajaron en ese proyecto fue Dick Morley, quien es considerado como el "padre" del PLC3. La marca Modicon fue vendida en 1977 a Gould Electronics, y posteriormente adquirida por la compañía alemana AEG y luego por la francesa Schneider Electric, el actual propietario.
 |
| CONTROLADOR LOGICO PROGRAMABLE ORIGINAL |
DESARROLLO
Los primeros PLC fueron diseñados para reemplazar los sistemas de relés lógicos. Estos PLC fueron programados en "Lenguaje Ladder", que se parece mucho a un diagrama esquemático de la lógica de relés. Este sistema fue elegido para reducir las demandas de formación de los técnicos existentes. Otros autómatas primarios utilizaron un formulario de listas de instrucciones de programación.
Los PLCs modernos pueden ser programados de diversas maneras, desde la lógica de escalera de relés, a los lenguajes de programación tales como dialectos especialmente adaptados de BASIC y C. Otro método es la lógica de estado, un lenguaje de programación de alto nivel diseñado para programar PLCs basados en diagramas de estado.
HISTORIA INDUSTRIAL
Los Controladores Lógicos Programables comenzaron a desarrollarse a partir de la década de 1970 cuando se inició la fabricación de circuitos integrados a gran escala y el diseño de estos controladores de tal forma podía reemplazar a los clásicos circuitos de control de relays con lógica fija. La compañía norteamericana Westinghouse Corporation lanzó al mercado la primer serie de PLCs denominada Serie 700, que posteriormente complementaría con la Serie 900.
El empleo de estos PLCs se extendió a diversas ramas de la Industria como la siderúrgica, metalúrgica, petrolera, gasífera, eléctrica y nuclear. A partir de la década de 1980 su utilización se aplicó en renovación de equipamientos de control eléctrico y electrónico en grandes industrias. Westinghouse produjo los PLCs de su División NUMA LOGIC cuya denominación técnica fue PC-700 para su CPU y CRT-780 para su Monitor de uso industrial, contando además con la serie de módulos de Entrada, Salida, Registros y Dispositivos correspondientes.
 |
| NUMA LOGIC PC-700 |
 |
| NUMA LOGIC CRT-780 |
 |
| GABINETE NUMA LOGIC DE MODULOS ENTRADA/SALIDA |
El autor del presente blog "Museo de Electrónica" trabajó durante la década de 1980 como supervisor técnico de equipos Westinghouse y Numa Logic, aplicados a la industria metalúrgica en el área de laminación de aceros. Este equipamiento presentó estadísticamente una eficiencia del 95 % y sólo un pequeño porcentaje de fallos en los módulos de Entrada/Salida y un ínfimo porcentaje de desperfectos en las unidades PC-700 utilizadas como procesadores industriales.
La función básica y primordial del PLC ha evolucionado con los años para incluir el control del relé secuencial, control de movimiento, control de procesos, Sistemas de Control Distribuido y comunicación por red. Las capacidades de manipulación, almacenamiento, potencia de procesamiento y de comunicación de algunos PLCs modernos son aproximadamente equivalentes a las computadoras de escritorio. Un enlace-PLC programado combinado con hardware de E/S remoto, permite utilizar un ordenador de sobremesa de uso general para suplantar algunos PLC en algunas aplicaciones. En cuanto a la viabilidad de estos controladores de ordenadores de sobremesa basados en lógica, es importante tener en cuenta que no se han aceptado generalmente en la industria pesada debido a que los ordenadores de sobremesa ejecutan sistemas operativos menos estables que los PLCs, y porque el hardware del ordenador de escritorio está típicamente no diseñado a los mismos niveles de tolerancia a la temperatura, humedad, vibraciones, y la longevidad como los procesadores utilizados en los PLC.
 |
| DIAGRAMA DE PLC |
Además de las limitaciones de hardware de lógica basada en escritorio; sistemas operativos tales como Windows no se prestan a la ejecución de la lógica determinista, con el resultado de que la lógica no siempre puede responder a los cambios en el estado de la lógica o de los estado de entrada con la consistencia extrema en el tiempo como se espera de los PLCs. Sin embargo, este tipo de aplicaciones de escritorio lógicos encuentran uso en situaciones menos críticas, como la automatización de laboratorio y su uso en instalaciones pequeñas en las que la aplicación es menos exigente y crítica, ya que por lo general son mucho menos costosos que los PLCs.
 |

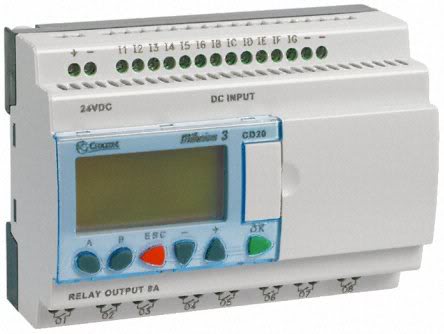

| PLR TIPICO |
En los últimos años, unos productos pequeños llamados PLRs (relés lógicos programables), y también por otros nombres similares, se han vuelto más comunes y aceptados. Estos son muy similares a los PLC, y se utilizan en la industria ligera, donde sólo unos pocos puntos de E/S (es decir, unas pocas señales que llegan desde el mundo real y algunas que salen) están involucrados, y el bajo costo es deseado. Estos pequeños dispositivos se hacen típicamente en un tamaño físico y forma común por varios fabricantes, y con la marca de los fabricantes más grandes de PLCs para completar su gama baja de producto final.
 |
| PLC MODULAR TIPICO |
La mayoría de ellos tienen entre 8 y 12 entradas digitales, 4 y 8 salidas discretas, y hasta 2 entradas analógicas. El tamaño es por lo general alrededor de 10 cm de ancho y 7,5 cm de alto y 7,5 cm de profundidad. La mayoría de estos dispositivos incluyen una pantalla LCD de tamaño pequeño para la visualización simplificada lógica de escalera (sólo una porción muy pequeña del programa está visible en un momento dado) y el estado de de los puntos de E/S. Normalmente estas pantallas están acompañados por una botonera basculante de cuatro posiciones más cuatro pulsadores más separados, y se usan para navegar y editar la lógica. La mayoría tienen un pequeño conector para la conexión a través de RS-232 o RS-485 a un ordenador personal para que los programadores pueden utilizar simples aplicaciones de Windows para la programación en lugar de verse obligados a utilizar la pantalla LCD y el conjunto de pequeños pulsadores para este fin. A diferencia de los PLCs regulares que son generalmente modulares y ampliables en gran medida, los PLRs son por lo general no modulares o expansibles, pero su precio puede ser dos órdenes de magnitud menos de un PLC y todavía ofrecen un diseño robusto y de ejecución determinista de la lógica.
Ventajas
Dentro de las ventajas que estos equipos poseen se encuentra que, gracias a ellos, es posible ahorrar tiempo en la elaboración de proyectos, pudiendo realizar modificaciones sin costos adicionales. Por otra parte, son de tamaño reducido y mantenimiento de bajo costo, además permiten ahorrar dinero en mano de obra y la posibilidad de controlar más de una máquina con el mismo equipo. Sin embargo, y como sucede en todos los casos, los controladores lógicos programables, o PLC’s, presentan ciertas desventajas como es la necesidad de contar con técnicos cualificados y adiestrados específicamente para ocuparse de su buen funcionamiento.
Otros Usos
Hoy en día, los PLC no sólo controlan la lógica de funcionamiento de máquinas, plantas y procesos industriales, sino que también pueden realizar operaciones aritméticas, manejar señales analógicas para realizar estrategias de control, tales como controladores PID (Proporcional Integral y Derivativo).
SISTEMAS DE CONTROL DISTRIBUIDO
DEFINICION
Un Sistema de Control Distribuido o SCD, más conocido por sus siglas en inglés DCS (Distributed Control System), es un sistema de control aplicado a procesos industriales complejos en las grandes industrias como petroquímicas, papeleras, metalúrgicas, centrales de generación, plantas de tratamiento de aguas, incineradoras o la industria farmaceútica. Los primeros DCS datan de 1975 y controlaban procesos de hasta 5000 señales. Las capacidades actuales de un DCS pueden llegar hasta las 250.000 señales.
SCD vs SCADA-PLC
Las principales diferencias entre un sistema de control basado en un SCD y un SCADA más un conjunto de PLCs (siglas en inglés de Controlador Lógico Programable) son las siguientes:
* Un SCD trabaja con una sola Base de Datos integrada para todas las señales, variables, objetos gráficos, alarmas y eventos del sistema, mientras que un SCADA más PLC tienen cada uno la suya de forma independiente y que hay que comunicar entre sí mediante algún protocolo común.
* En un SCD la herramienta de ingeniería para programar el sistema es sólo una y opera de forma centralizada para desarrollar la lógica de sus controladores o los objetos gráficos de la monitorización. Desde este puesto de ingeniería se cargan los programas de forma transparente a los equipos del sistema. Por contra, un SCADA tiene su entorno de programación y los PLCs el suyo trabajando de forma independiente.
* En un SCD, la plataforma de programación es multiusario de forma que varios programadores pueden trabajar simultáneamente sobre el sistema de forma segura sin conflictos de versiones.
* Todos los equipos del sistema (ordenadores, servidores, controladores) están sincronizados contra un mismo reloj patrón, de forma que todas las medidas, alarmas y eventos tienen una misma marca de tiempo.
* Un SCD dispone de herramientas para la gestión de la información de planta, integrándola verticalmente hacia la cadena de toma de decisiones y otros sistemas ubicados mas arriba en la jerarquía de la producción.
Niveles de control en un SCD
Un SCD aborda la complejidad de los procesos industriales diviendo en cuatro niveles funcionales su alcance.
Nivel de Operación.
Este nivel es el de interacción del sistema con los operadores de la planta y es donde se encuentran los sistemas informáticos para la monitorización del proceso y adquisición de la información en tiempo real, que se almacena en la base de datos transformándola en datos históricos para análisis posteriores. Este nivel gestiona además el intercambio de información con otros sistemas de mantenimiento y planificación de la producción.
Nivel de control.
En un SCD la responsabilidad del control de las diferentes partes funcionales del proceso, se asignan a varios controladores locales distribuidos por la instalación, en lugar de centralizar estas funciones en un solo punto. Los controladores están conectados entre sí y con las estaciones de operación mediante redes de comunicación.
Nivel módulos de Entrada/Salida.
Los módulos de entradas/salidas para señales cableadas, se distribuyen por la instalación, es lo que se denomina "periferia descentralizada", esto ahorra tiradas de cables de señal aproximando la electrónica del control hasta los elementos de campo. Estos módulos de entrada/salida se comunican con los controladores mediante protocolos específicos o de bus de campo (en inglés "fieldbus") para garantizar los tiempos de comunicación entre controlador y periferia en unos tiempos mínimos, del orden de milisegundos, adecuados a las necesidades del proceso. El bus de campo más extendido en Europa es el Profibus (tanto en sus variantes DP como PA) y en los países de influencia americana es el Fieldbus Foundation o FF.
Nivel de elementos de campo.
Desde el año 2000, ha ido creciendo la necesidad de integrar directamente los instrumentos y los actuadores en los buses de campo del SCD, de forma que estos equipos son en realidad una extensión natural del nivel anterior. Estos equipos permiten funcionalidades adicionales como gestionar su mantenimiento o configurar sus parámetros de comportamiento de forma remota desde el nivel de operación. Los instrumentos de este nivel deben ser compatibles con el bus de campo elegido, ya sea Profibus, Fieldbus Foundation u otro. También existe la posibilidad de integrar instrumentos con protocolo HART como alternativa al bus de campo.
 |
| PLACA DE CONTROL ELECTRONICO |
 |
| CONTROL DE VALVULAS |
Redundancia
Todo DCS lleva implícitas las características de robustez y fiabilidad, por ello dispone de redundancia en todos los niveles antes descritos: equipos informáticos redundantes, controladores redundantes, redes de comunicación y buses redundantes, módulos de entrada/salida redundantes y así sucesivamente. Esta redundancia permiten alcanzar un factor de disponibilidad cercanos al 99,9999%, muy superior a los sistemas de control convencionales.
SCADA
SCADA, acrónimo de Supervisory Control And Data Acquisition (Supervisión, Control y Adquisición de Datos) es un software para ordenadores que permite controlar y supervisar procesos industriales a distancia. Facilita retroalimentación en tiempo real con los dispositivos de campo (sensores y actuadores) y controlando el proceso automáticamente. Provee de toda la información que se genera en el proceso productivo (supervisión, control calidad, control de producción, almacenamiento de datos, etc.) y permite su gestión e intervención.
La realimentación, también denominada retroalimentación o feedback es, en una organización, el proceso de compartir observaciones, preocupaciones y sugerencias, con la intención de recabar información, a nivel individual o colectivo, para mejorar o modificar diversos aspectos del funcionamiento de una organización. La realimentación tiene que ser bidireccional de modo que la mejora continua sea posible, en el escalafón jerárquico, de arriba para abajo y de abajo para arriba.
En la teoría de control, la realimentación es un proceso por el que una cierta proporción de la señal de salida de un sistema se redirige de nuevo a la entrada. Esto es de uso frecuente para controlar el comportamiento dinámico del sistema. Los ejemplos de la realimentación se pueden encontrar en la mayoría de los sistemas complejos, tales como ingeniería, arquitectura, economía, sociología y biología. Arturo Rosenblueth, investigador mexicano y médico en cuyo seminario de 1943 hizo una ponencia llamada “Behavior, Purpose and Teleology“ ("comportamiento, propósito y teleología"), de acuerdo con Norbert Wiener, fijó las bases para la nueva ciencia de la cibernética y propuso que el comportamiento controlado por la realimentación negativa, aplicada a un animal, al ser humano o a las máquinas era un principio determinante y directivo, en la naturaleza o en las creaciones humanas.
 |
| SISTEMA SCADA-PLC-DCS |
Lazo abierto y cerrado
Existen dos tipos de sistemas principalmente: los de lazo abierto o no realimentados y los de lazo cerrado o realimentados. Los sistemas de lazo cerrado funcionan de tal manera que hacen que la salida vuelva al principio para que se analice la diferencia con un valor de referencia y en una segunda opción la salida se vaya ajustando, así hasta que el error sea 0. Cualquier sistema que tenga como objeto controlar una cantidad como por ejemplo temperatura, velocidad, presión, caudal, fuerza, posición, etc. son normalmente de lazo cerrado. Los sistemas de lazo abierto no se comparan a la variable controlada con una entrada de referencia. Cada ajuste de entrada determina una posición de funcionamiento fijo en los elementos de control (por ejemplo con temporizadores).
Es así que, la realimentación es un mecanismo o proceso cuya señal se mueve dentro de un sistema y vuelve al principio de éste como en un bucle, que se llama "bucle de realimentación". En un sistema de control (que tiene entradas y salidas), parte de la señal de salida vuelve de nuevo al sistema como parte de su entrada; a esto se le llama "realimentación" o retroalimentación.
La realimentación comprende todas aquellas soluciones de aplicación que hacen referencia a la captura de información de un proceso o planta, no necesariamente industrial, para que, con esta información, sea posible realizar una serie de análisis o estudios con los que se pueden obtener valiosos indicadores que permitan una retroalimentación sobre un operador o sobre el propio proceso, tales como:
* Indicadores sin retroalimentación inherente (no afectan al proceso, sólo al operador):
- Estado actual del proceso. Valores instantáneos.
- Desviación o deriva del proceso. Evolución histórica y acumulada.
* Indicadores con retroalimentación inherente (afectan al proceso, después al operador):
- Generación de alarmas.
- HMI Human Machine Interface (Interfaces hombre-máquina).
- Toma de decisiones:
- Mediante operatoria humana.
- Automática (mediante la utilización de sistemas basados en el conocimiento o sistemas expertos).
 |
| LABORATORIO DE CONTROL DE PROCESO |
Este esquema es un ejemplo de la aplicación del sistema SCADA en áreas industriales. Éstas áreas pueden ser:
* Monitorizar procesos químicos, físicos o de transporte en sistemas de suministro de agua, para controlar la generación y distribución de energía eléctrica, de gas o en oleoductos y otros procesos de distribución.
* Gestión de la producción (facilita la programación de la fabricación).
* Mantenimiento (proporciona magnitudes de interés tales para evaluar y determinar modos de fallo, MTBF, índices de Fiabilidad, entre otros).
* Control de Calidad (proporciona de manera automatizada los datos necesarios para calcular índices de estabilidad de la producción CP y CPk, tolerancias, índice de piezas NOK/OK, etc.
* Administración (actualmente pueden enlazarse estos datos del SCADA con un servidor ERP (Enterprise Resource Planning o sistema de planificación de recursos empresariales), e integrarse como un módulo más).
* Tratamiento histórico de información (mediante su incorporación en bases de datos).
Definiciones del Sistema
Supervisión:
Acto de observar el trabajo o tareas de otro (individuo o máquina) que puede no conocer el tema en profundidad, supervisar no significa el control sobre el otro, sino el guiarlo en un contexto de trabajo, profesional o personal, es decir con fines correctivos y/o de modificación.
Automática:
Ciencia tecnológica que busca la incorporación de elementos de ejecución autónoma que emulan el comportamiento humano o incluso superior.
Principales familias:
Autómatas, robots, controles de movimiento, adquisición de datos, visión artificial, etc.
PLC:
Programmable Logic Controller, Controlador Lógico Programable.
PAC:
Programmable Automation Controller, Controlador de Automatización Programable.
Un sistema SCADA incluye un hardware de señal de entrada y salida, controladores, interfaz hombre-máquina (HMI), redes, comunicaciones, base de datos y software.
El término SCADA usualmente se refiere a un sistema central que monitoriza y controla un sitio completo o una parte de un sitio que nos interesa controlar (el control puede ser sobre máquinas en general, depósitos, bombas, etc.) o finalmente un sistema que se extiende sobre una gran distancia (kilómetros / millas). La mayor parte del control del sitio es en realidad realizada automáticamente por una Unidad Terminal Remota (UTR), por un Controlador Lógico Programable (PLC) y más actualmente por un Controlador de Automatización Programable (PAC). Las funciones de control del servidor están casi siempre restringidas a reajustes básicos del sitio o capacidades de nivel de supervisión. Por ejemplo un PLC puede controlar el flujo de agua fría a través de un proceso, pero un sistema SCADA puede permitirle a un operador cambiar el punto de consigna (set point) de control para el flujo, y permitirá grabar y mostrar cualquier condición de alarma como la pérdida de un flujo o una alta temperatura. La realimentación del lazo de control es cerrada a través del RTU o el PLC; el sistema SCADA monitoriza el desempeño general de dicho lazo. El sistema SCADA también puede mostrar gráficas con históricos, tablas con alarmas y eventos, permisos y accesos de los usuarios.
Necesidades de la Supervisión de Procesos
- Limitaciones de la visualización de los sistemas de adquisición y control.
- Control software. Cierre de lazo del control.
- Recoger, almacenar y visualizar la información.
Interfaz humano-máquina
Una interfaz Hombre - Máquina o HMI ("Human Machine Interface")
Es el aparato que presenta los datos a un operador (humano) y a través del cual éste controla el proceso.
Los sistemas HMI podemos pensarlos como una "ventana de un proceso". Esta ventana puede estar en dispositivos especiales como paneles de operador o en un ordenador. Los sistemas HMI en ordenadores se los conoce también como software (o aplicación) HMI o de monitorización y control de supervisión. Las señales del proceso son conducidas al HMI por medio de dispositivos como tarjetas de entrada/salida en el ordenador, PLC's (Controladores lógicos programables), PACs (Controlador de automatización programable ), RTU (Unidades remotas de I/O) o DRIVER's (Variadores de velocidad de motores). Todos estos dispositivos deben tener una comunicación que entienda el HMI.
 |
| HMI GENESIS |
La industria de HMI nació esencialmente de la necesidad de estandarizar la manera de monitorizar y de controlar múltiples sistemas remotos, PLCs y otros mecanismos de control. Aunque un PLC realiza automáticamente un control pre-programado sobre un proceso, normalmente se distribuyen a lo largo de toda la planta, haciendo difícil recoger los datos de manera manual, los sistemas SCADA lo hacen de manera automática. Históricamente los PLC no tienen una manera estándar de presentar la información al operador. La obtención de los datos por el sistema SCADA parte desde el PLC o desde otros controladores y se realiza por medio de algún tipo de red, posteriormente esta información es combinada y formateada. Un HMI puede tener también vínculos con una base de datos para proporcionar las tendencias, los datos de diagnóstico y manejo de la información así como un cronograma de procedimientos de mantenimiento, información logística, esquemas detallados para un sensor o máquina en particular, incluso sistemas expertos con guía de resolución de problemas. Desde cerca de 1998, virtualmente todos los productores principales de PLC ofrecen integración con sistemas HMI/SCADA, muchos de ellos usan protocolos de comunicaciones abiertos y no propietarios. Numerosos paquetes de HMI/SCADA de terceros ofrecen compatibilidad incorporada con la mayoría de PLCs.
SCADA es popular debido a esta compatibilidad y seguridad. Ésta se usa desde aplicaciones a pequeñas escalas, como controladores de temperatura en un espacio, hasta aplicaciones muy grandes como el control de plantas nucleares.
Soluciones de Hardware
La solución de SCADA a menudo tiene componentes de sistemas de control distribuido, DCS (Distribuited Control System). El uso de RTUs o PLCs o últimamente PACs sin involucrar computadoras maestras está aumentando, los cuales son autónomos ejecutando procesos de lógica simple. Frecuentemente se usa un lenguaje de programación funcional para crear programas que corran en estos RTUs y PLCs, siempre siguiendo los estándares de la norma IEC 61131-3. La complejidad y la naturaleza de este tipo de programación hace que los programadores necesiten cierta especialización y conocimiento sobre los actuadores que van a programar. Aunque la programación de estos elementos es ligeramente distinta a la programación tradicional, también se usan lenguajes que establecen procedimientos, como pueden ser FORTRAN, C o Ada95. Esto les permite a los ingenieros de sistemas SCADA implementar programas para ser ejecutados en RTUs o un PLCs.
Componentes del sistema
Los tres componentes de un sistema SCADA son:
* Múltiples Unidades de Terminal Remota (también conocida como UTR, RTU o Estaciones Externas).
* Estación Maestra y Computador con HMI.
* Infraestructura de Comunicación.
 |
| HMI STUDIO |
Unidad de Terminal Remota (RTU)
La RTU se conecta al equipo físicamente y lee los datos de estado como los estados abierto/cerrado desde una válvula o un interruptor, lee las medidas como presión, flujo, voltaje o corriente. Por el equipo el RTU puede enviar señales que pueden controlarlo: abrirlo, cerrarlo, intercambiar la válvula o configurar la velocidad de la bomba, ponerla en marcha, pararla.
La RTU puede leer el estado de los datos digitales o medidas de datos analógicos y envía comandos digitales de salida o puntos de ajuste analógicos.
Una de las partes más importantes de la implementación de SCADA son las alarmas. Una alarma es un punto de estado digital que tiene cada valor NORMAL o ALARMA. La alarma se puede crear en cada paso que los requerimientos lo necesiten. Un ejemplo de un alarma es la luz de "tanque de combustible vacío"del automóvil. El operador de SCADA pone atención a la parte del sistema que lo requiera, por la alarma. Pueden enviarse por correo electrónico o mensajes de texto con la activación de una alarma, alertando al administrador o incluso al operador de SCADA.
Estación Maestra
El termino "Estación Maestra" se refiere a los servidores y al software responsable para comunicarse con el equipo del campo (RTUs, PLCs, etc) en estos se encuentra el software HMI corriendo para las estaciones de trabajo en el cuarto de control, o en cualquier otro lado. En un sistema SCADA pequeño, la estación maestra puede estar en un solo computador, A gran escala, en los sistemas SCADA la estación maestra puede incluir muchos servidores, aplicaciones de software distribuido, y sitios de recuperación de desastres.
Infraestructura de Información

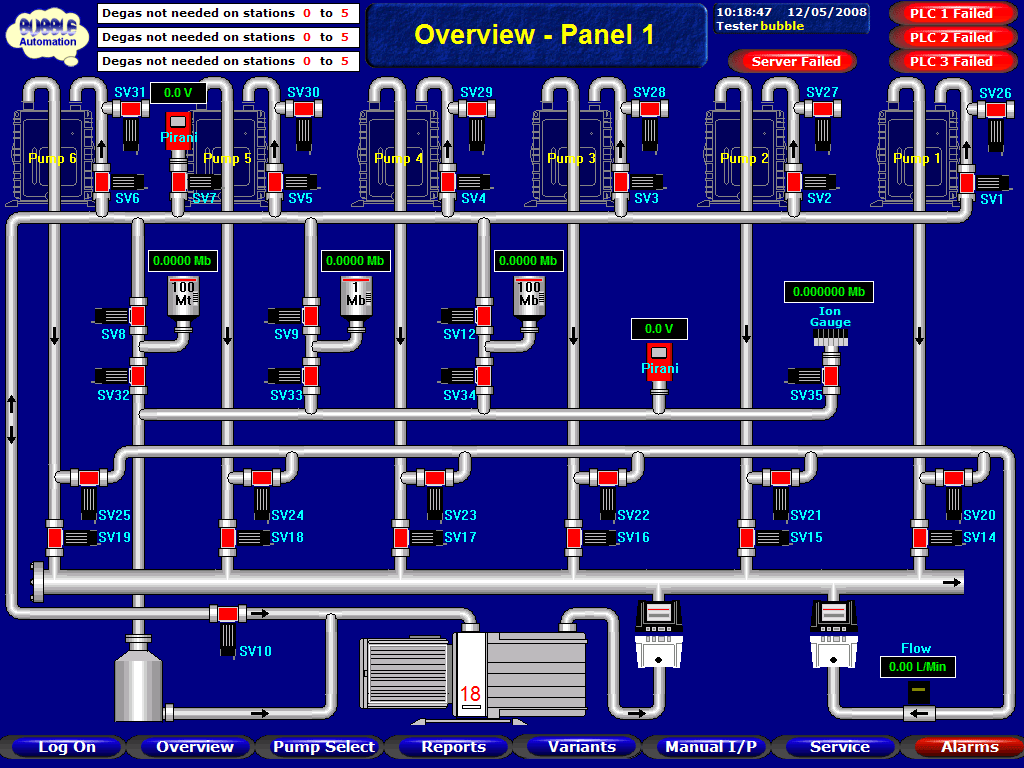

El sistema SCADA usualmente presenta la información al personal operativo de manera gráfica, en forma de un diagrama de representación. Esto significa que el operador puede ver un esquema que representa la planta que está siendo controlada. Por ejemplo un dibujo de una bomba conectada a la tubería puede mostrar al operador cuanto fluido está siendo bombeado desde la bomba a través de la tubería en un momento dado o bien el nivel de líquido de un tanque o si la válvula está abierta o cerrada. Los diagramas de representación puede consistir en gráficos de líneas y símbolos esquemáticos para representar los elementos del proceso, o pueden consistir en fotografías digitales de los equipos sobre los cuales se animan las secuencias.
Los bloques software de un SCADA (módulos), permiten actividades de adquisición, supervisión y control.
* Configuración: permite definir el entorno de trabajo del SCADA, adaptándolo a la aplicación particular que se desea desarrollar.
* Interfaz gráfica del operador: proporciona al operador las funciones de control y supervisión de la planta. El proceso se representa mediante sinópticos gráficos almacenados en el ordenador de proceso y generados desde el editor incorporado en el SCADA o importados desde otra aplicación durante la configuración del paquete.
* Módulo de proceso: ejecuta las acciones de mando preprogramadas a partir de los valores actuales de variables leídas.
* Gestión y archivo de datos: almacenamiento y procesado ordenado de datos, de forma que otra aplicación o dispositivo pueda tener acceso a ellos.
* Comunicaciones: transferencia de información entre la planta y la arquitectura hardware que soporta el SCADA, y también entre ésta y el resto de elementos informáticos de gestión.
El paquete HMI para el sistema SCADA típicamente incluye un programa de dibujo con el cual los operadores o el personal de mantenimiento del sistema pueden cambiar la apariencia de la interfaz. Estas representaciones pueden ser tan simples como unas luces de tráfico en pantalla, las cuales representan el estado actual de un campo en el tráfico actual, o tan complejas como una pantalla de multiproyector representando posiciones de todos los elevadores en un rascacielos o todos los trenes de una vía férrea. Plataformas abiertas como GNU/Linux que no eran ampliamente usados inicialmente, se usan debido al ambiente de desarrollo altamente dinámico y porque un cliente que tiene la capacidad de acomodarse en el campo del hardware y mecanismos a ser controlados que usualmente se venden UNIX o con licencias OpenVMS. Hoy todos los grandes sistemas son usados en los servidores de la estación maestra así como en las estaciones de trabajo HMI.
Filosofía Operacional
En vez de confiar en la intervención del operador o en la automatización de la estación maestra los RTU pueden ahora ser requeridos para operar ellos mismos, realizando su propio control sobre todo por temas de seguridad. El software de la estación maestra requiere hacer más análisis de datos antes de ser presentados a los operadores, incluyendo análisis históricos y análisis asociados con los requerimientos de la industria particular. Los requerimientos de seguridad están siendo aplicados en los sistemas como un todo e incluso el software de la estación maestra debe implementar los estándares más fuertes de seguridad en ciertos mercados.
Para algunas instalaciones, los costos que pueden derivar de los fallos de un sistema de control es extremadamente alto, es posible incluso haya riesgo de herir las personas. El hardware del sistema SCADA es generalmente lo suficientemente robusto para resistir condiciones de temperatura, humedad, vibración y voltajes extremos pero en estas instalaciones es común aumentar la fiabilidad mediante hardware redundante y varios canales de comunicación. Una parte que falla puede ser fácilmente identificada y su funcionalidad puede ser automáticamente desarrollada por un hardware de backup. Una parte que falle puede ser reemplazada sin interrumpir el proceso. La confianza en cada sistema puede ser calculado estadísticamente y este estado es el significado de tiempo medio entre fallos, el cual es una variable que acumula tiempos entre fallas. El resultado calculado significa que el tiempo medio entre fallos de sistemas de alta fiabilidad puede ser de siglos.
 |
| SISTEMA SCADA-PLC ALLEN BRADLEY |
Infraestructura y Métodos de Comunicación
Los sistemas SCADA tienen tradicionalmente una combinación de radios y señales directas seriales o conexiones de módem para conocer los requerimientos de comunicaciones, incluso Ethernet e IP sobre SONET (fibra óptica) es también frecuentemente usada en sitios muy grandes como ferrocarriles y estaciones de energía eléctrica. Es más, los métodos de conexión entre sistemas puede incluso que sea a través de comunicación wireless (por ejemplo si queremos enviar la señal a una PDA, a un teléfono móvil, etc.) y así no tener que emplear cables.
Para que la instalación de un SCADA sea perfectamente aprovechada, debe de cumplir varios objetivos:
* Deben ser sistemas de arquitectura abierta (capaces de adaptarse según las necesidades de la empresa).
* Deben comunicarse con facilidad al usuario con el equipo de planta y resto de la empresa (redes locales y de gestión).
* Deben ser programas sencillos de instalar, sin excesivas exigencias de hardware. También tienen que ser de utilización fácil.
Aplicaciones SCADA
Para desarrollar un sistema SCADA es necesario un IDE en el cual diseñar, entre otras cosas:
* el aspecto que va a tener el SCADA
* las funciones y eventos que debe ejecutar cuando se interactúa con su interfaz HMI
* las operaciones y cálculos que debe realizar con los datos adquiridos
Así pues, una de las soluciones en el control SCADA es utilizar la aplicación creada junto con un programa para monitorizar, controlar y automatizar señales analógicas y digitales, capturadas a través de tarjetas de adquisición de datos. Uno de los programas más utilizados para este fin es el LabView (National Instruments).
* pvBrowser - Aplicación GPL para monitorización SCADA con interfaz web.
* FreeSCADA - Aplicación Open source para proyectos SCADA
* Likindoy Profesional free GPL Scada system - Centrologic
* SCADA - Yokogawa FAST/TOOLS SCADA
* Acimut Scada Monitoriza - Creación de proyectos SCADA funcionales mediante "pinchar y arrastrar"
* Scada Argos - Proyecto de SCADA para linux
Ejemplo práctico de un sistema SCADA para principiantes en el tema
Un SCADA sirve para supervisar y su principal objetivo es medir con la finalidad de corregir.
Tenemos un proceso químico, que puede ser desde una fábrica de gelatina, a una de antibióticos... que queremos supervisar. Lo que pondremos en la planta de producción serán PLC, PC, HMI, etc., es decir un sistema operativo. Los datos obtenidos por estos hardwares industriales son transportados a través de un bus o varios buses a un servidor (server), que es el supervisor, el que controla, mediante el mencionado SCADA. Este envío de datos se puede hacer a través de ethernet, por ejemplo.
El servidor, a su tiempo, manda los datos a una base con la finalidad de almacenar la información (para trabajar con ella, crear históricos de errores o alarmas, etc.). Esta base de datos puede estar integrada dentro del disco duro del propio servidor. También es posible que el servidor mande la información a otro PC, PDA, Telf, Internet, etc., es decir, transmita la información a otros sistemas operativos, en los cuales los clientes, accionistas, jefes, supervisores, etc., pueden acceder a la información.
